| 브랜드 이름: | Beishun |
| 모델 번호: | X(S)N-75LX30 |
| MOQ: | 1SET |
| 가격: | USD 30000-35000 Set |
| 지불 조건: | TT,L/C |

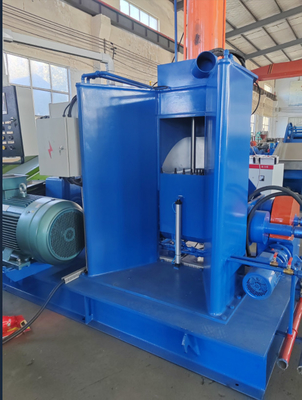

ISO 자동 고무 넥터 기계 75L Banbury 기계 고무 믹서
제품 소개:
고무 뭉개는 고무와 플라스틱을 씹는 것과 다양한 고무 재료를 혼합하는 데 적합합니다. 이 기계는 전기 모터, 압축 장치, 프레임,믹싱 챔버와 로터 메커니즘, 플라스틱 줄기 기계, 공기 제어 시스템, 회전 장치, 난방 및 냉각 시스템, 벨트 전송 장치 및 기본.
혼합 챔버는 전체 기계 몸의 기능을 달성하는 주요 부분이며, 포뮬레이션 재료는 신중하게 측정 된 후 후방 공급 포트에서 밀폐 된 혼합 챔버로 먹이를 넣습니다.압력 아래에서, 온도 조절 조건, 로터와 혼합 챔버 벽의 반대 속도 차이 작동의 한 쌍 후, 브러쉬의 공동 작용에 합의, 혼합 수행,덩어리, 압축, 절단 및 혼합 작업을 완료하기 위해 다른 복잡한 효과 로터는 혼합 챔버의 상단에 제공 된 주요 로터 드라이브 시스템으로 구동됩니다.피스톤 막대기 위 볼트를 움직이기 위해 뻗어 믹싱 챔버 직사각형 굴뚝을 따라 상승 및 하락. 과부하 작업 상태 하에서, 믹싱 챔버로 아래로 떨어지는 상위 볼트, 물 (냉각) 또는 증기 (열화) 를 통해 통과 할 수 있습니다. 이 일반적인 냉각 (열화) 시스템,소재는 혼합되고, 적절한 온도 범위에서 씹어 질 수 있습니다.믹싱 챔버는 앞 로터 축 주위를 140 °로 뒤집을 수 있습니다.
이 고무 크네더의 주요 특징:
1혼합실
그것은 고품질의 철강판으로 만든 ′′w′′ 모양의 몸과 두 개의 측면판으로 구성되어 있으며, 진압 형성 및 용접을 통해 냉각 물 또는 증기의 흐름을 받아들이기 위해 자크가 있습니다.내면 벽 에 단단 한 크롬 으로 덮여 있다.
2열 저항 (또는 열 커플)
플러그인 열 저항 또는 열 짝이 방의 바닥의 중부 섹션에 있으며 혼합 온도를 검사하고 제어하기 위해 전기 시스템에 연결됩니다.
3로터
뱅버리형의 홀블레이드에 설계되어 있다. 홀블레이는 냉각 또는 난방 통로로 사용되는 로터 샤프트의 축 구멍으로 연결되어 있다.윗 가장자리와 날개의 측면면은 단단한 합금과 땅으로 표면 용접, 그 다음 단단한 크롬으로 칠하고 닦습니다.
4냉각/난방 시스템
혼합 작업에서 냉각 또는 가열 물질을 위해 일반적인 파이프 시스템이 채택됩니다. 시스템으로 냉각 물 또는 증기가 로터 블레이드의 구멍에 세 가지 방법으로 공급됩니다.- 혼합 챔버의 자켓과 상단 램.
5기울기 메커니즘
그것은 브레이크, 사이클로이드 기어 감소기, TP 유형의 벌레 및 벌레 기어 등을 가진 로터로 구성됩니다. 그것은 앞 로터 주위를 140 °로 기울인 혼합 챔버를 작동 할 수 있습니다.
6먼지 차단 장치
믹싱 챔버 상단과 기계 프레임의 캔티리버 팔 사이의 관절에서구부러진 슬로트 틈으로 조립 된 먼지 밀폐는 우수하고 신뢰할 수있는 밀폐 목적을 얻기 위해 사용됩니다.로터의 끝면은 기름유유가 아닌 끝 접촉 밀폐로 밀폐되어 잘 밀폐되고 마모 저항성 및 내구성이 있습니다.
7- 공기 제어 시스템
Pneumatic 제어 시스템은 PLC 명령에 의해 제어됩니다. 양방향 공기 실린더는 램을 위로 또는 아래로 만듭니다. 혼합 챔버에서 과부하가 발생하면,꼭대기 램은 필요에 따라 자동 또는 수동으로 올릴 수 있습니다., 모터를 과부하로부터 보호하기 위해.
8전기 제어 시스템
수입 PLC 장치 및 전기 제어 구성 요소는 모두 수입 제품 또는 수입 기술 제품이며 제어 신뢰성을 높이기 위해 전기 제어 시스템에 채택됩니다.
기술 매개 변수:
| 모델 | X(S) N-35x 30 | X ((S) N-55x 30 | X(S) N-75 x30 | X(S) N-110 x30 | X(S) M-150 x30 | |
| 혼합실의 총 부피 | L | 75 | 125 | 180 | 250 | 325 |
| 혼합실의 작업 부피 |
L
|
35 | 55 | 75 | 110 | 150 |
| 운전력 | KW | 55 | 75 | 110 | 185 | 220 |
| 기울기 모터 힘 | KW | 1.1 | 1.1 | 2.2 | 4 | 5.5 |
| 기울기 각도 | 140 | 140 | 140 | 140 | 140 | |
| 회전 속도 (전면/후방) 로터 | r/min | 30/24.5 | 30/24.5 | 30/24.5 | 30/24.5 | 30/24.5 |
| 압축 공기 압력 | MPa | 00.5~0.8 | 00.6~0.8 | 00.6~0.8 | 00.6~0.8 | 00.6~0.8 |
| 압축 공기 소비 |
m3/min
|
≥ 0.9 | ≥ 10 | ≥ 10 | ≥ 15 | ≥ 20 |
| 냉각 물 압력 | MPa | 00.3~0.4 | 00.3~0.4 | 00.3~0.4 | 00.3~0.4 | 00.3~0.4 |
| 가열 증기의 압력 | MPa | 00.5~0.8 | 00.5~0.8 | 00.5~0.8 | 00.5~0.8 | 00.5~0.8 |
| 전체 차원 | 음 | 3800x2100x3000 | 4400x2200x3100 | 4500x2500x3200 | 4800x3000x3700 | 5000x3300x3900 |
| 무게 | 1kg | 6500 | 7800 | 10500 | 14500 | 19500 |
|
